Abriebfeste Wege- und Bodenmarkierung mittels gut sichtbarer Laserlinie

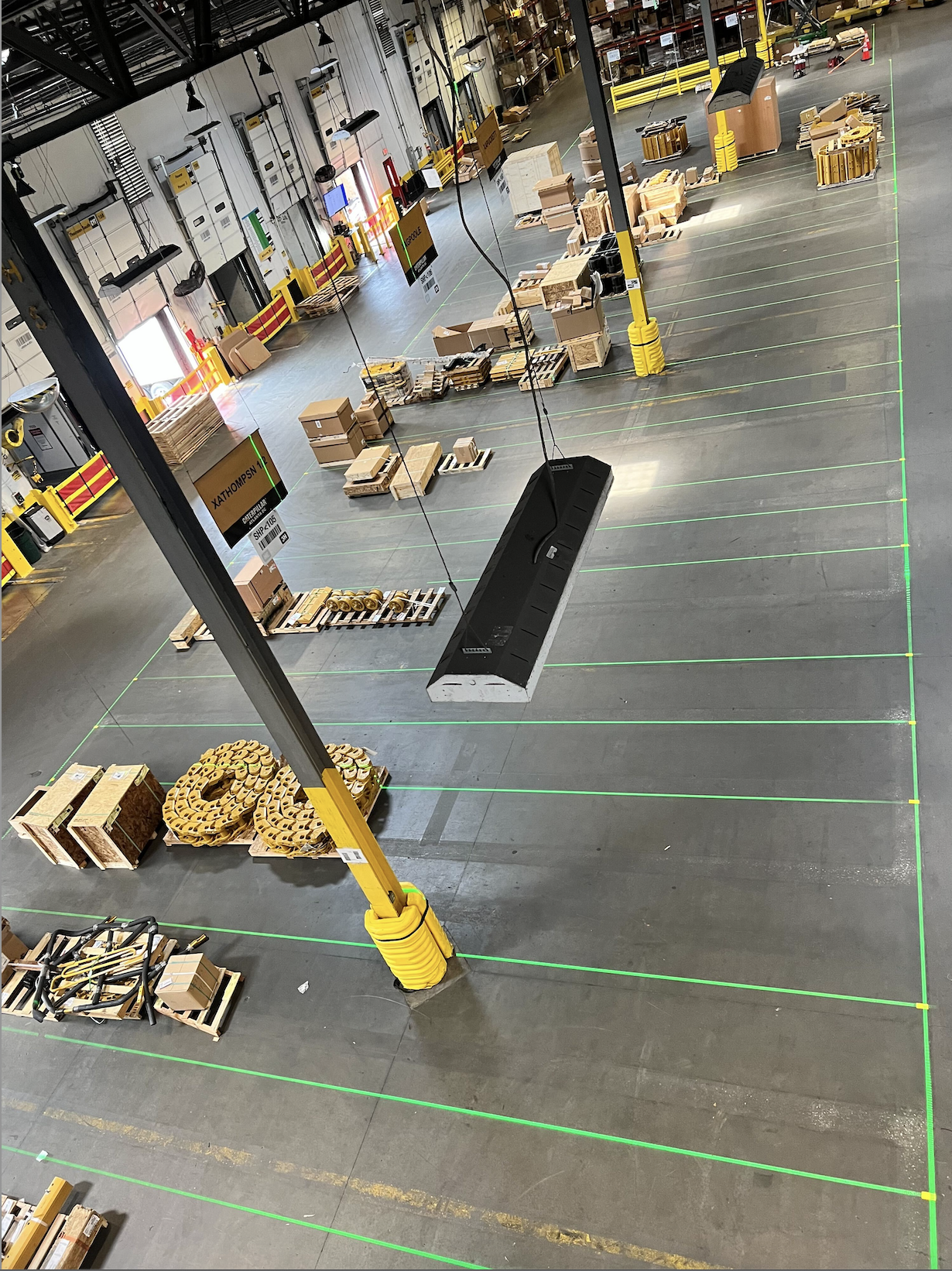

TopFloor Bodenlaser sind speziell entwickelte Laserbeamer für die Projektion virtueller, abriebfester Linien-Markierungen auf Industrieböden, in Lagerhallen oder sonstigen Gebäuden. Die Lasereinheit wird über Kopf an einer Hallendecke oder an einer Hallenwand montiert und zeichnet eine gut sichtbare, breite Licht-Linie auf den Boden. Ein TopFloor Laser markiert so Laufwege, Fahrwege, Stopplinien oder Gefahrenbereiche sicher, abriebfest und dauerhaft, auch in sehr staubigen und dreckigen Umgebungen. Durch unterschiedliche Farben lassen sich jegliche Art von Bereichen kennzeichnen. Gefahrenbereiche werden einfach in Rot dargestellt, Fusswege oder Fahrwege in Grün, während Blau für Markierungen in Gebäuden, Museen oder anderen Aufmerksamkeitsbereichen eingesetzt werden kann.
Beispielhafte Anwendungen

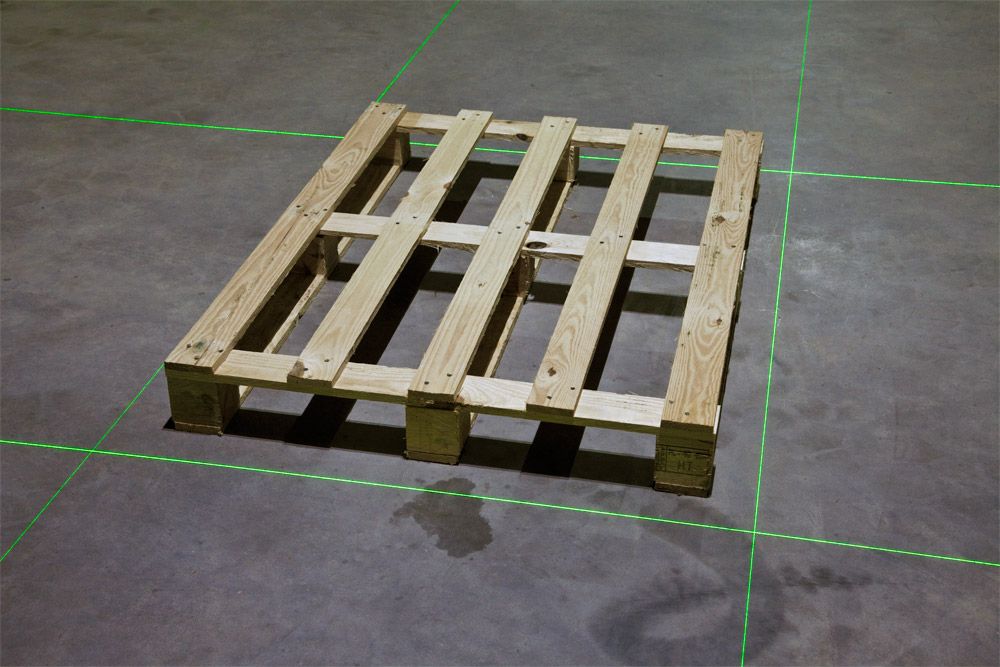

- Laserlinie auf Industrieböden bei Tageslicht

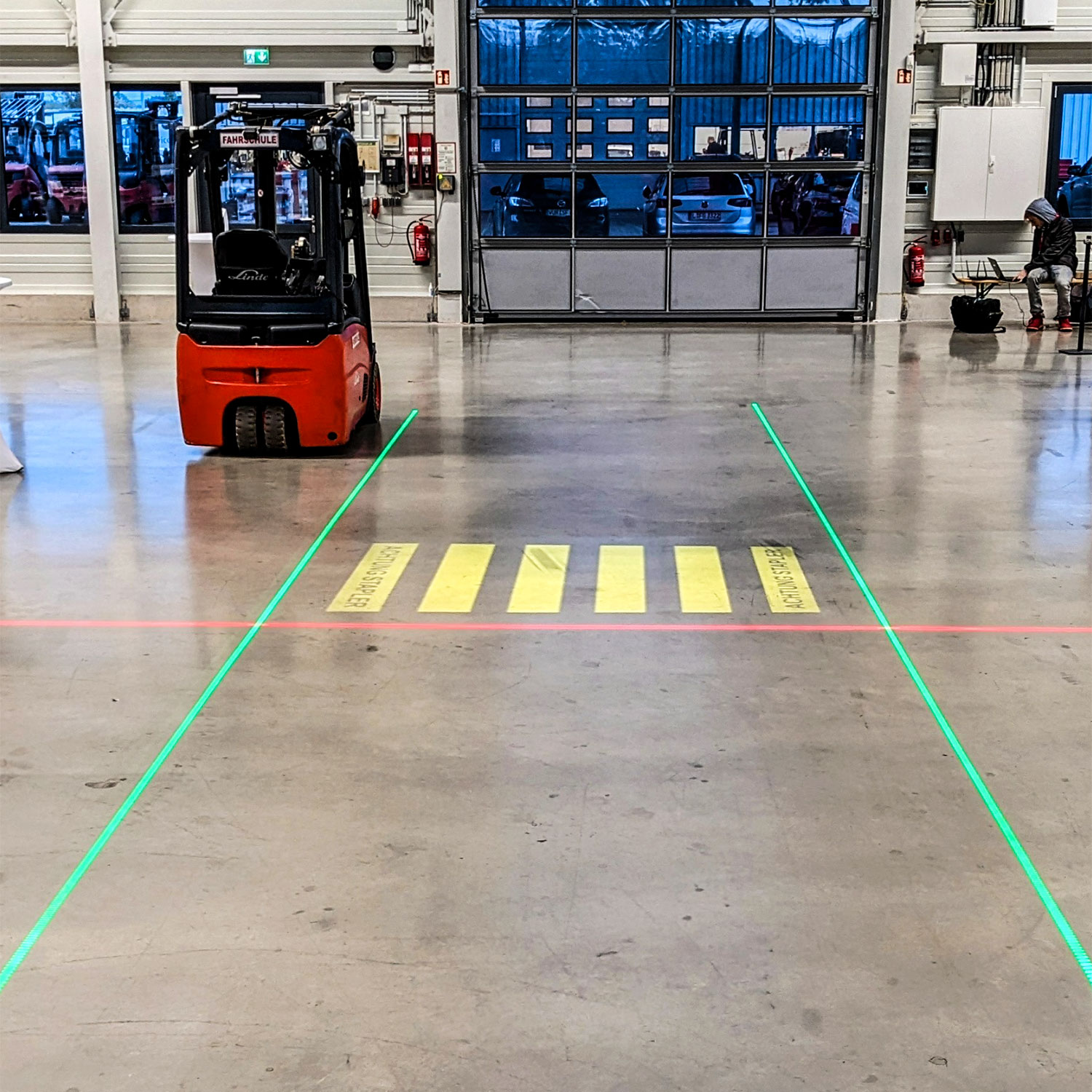

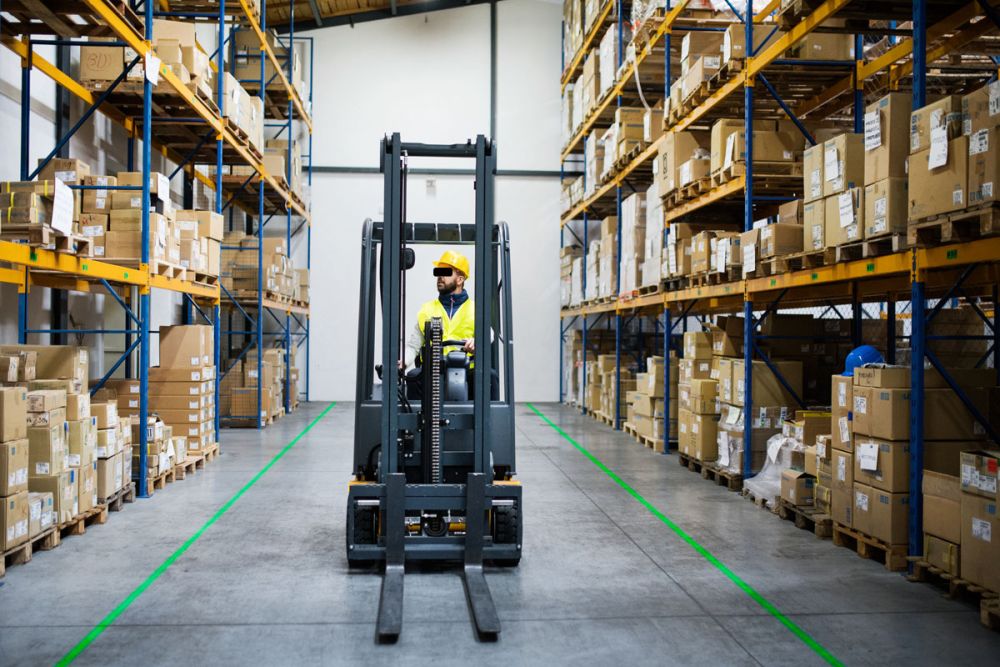

- Visualisierung von Leitlinien, Lauf- oder Fahrwegen
- Demo Visualisierung bei Ausstellungsgegenständen

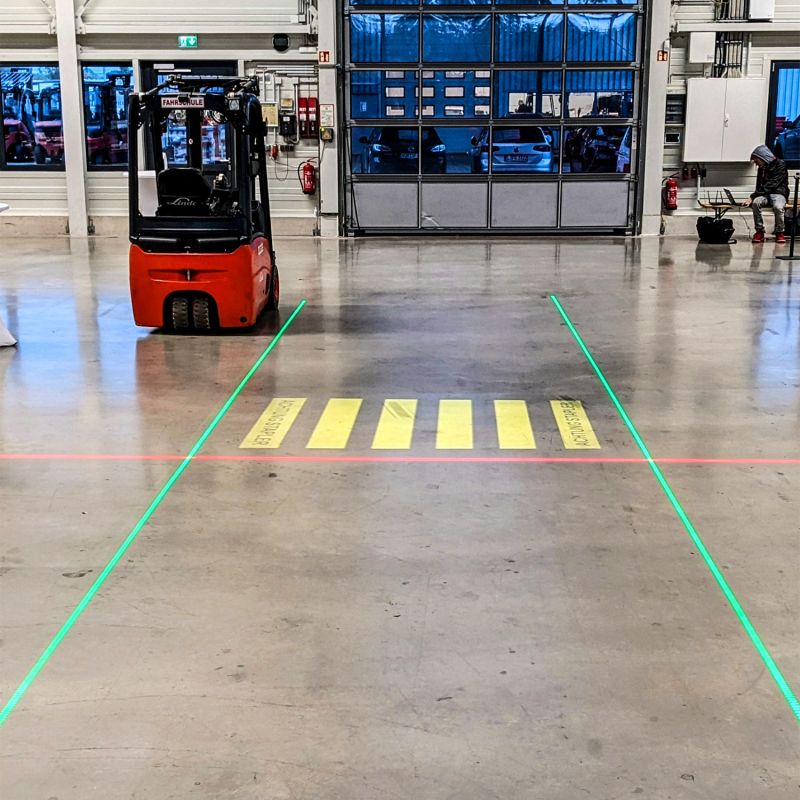

- Abgrenzung von Gefahrenbereichen

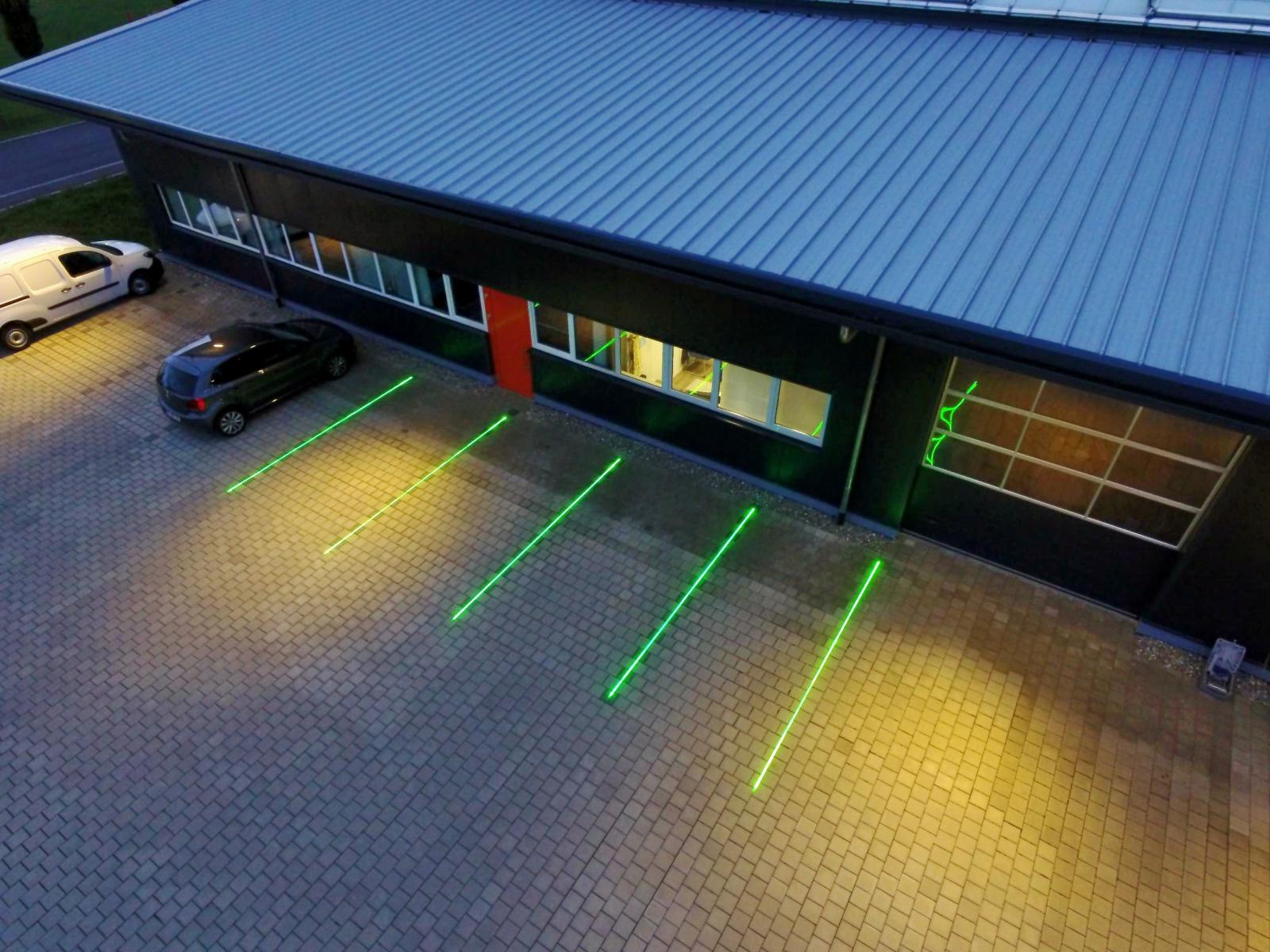

- Kennzeichnung von Parkplätzen, Abstellplätzen oder Stellplätzen.
Die kompakte Lasereinheit wird an der Decke oder an der Wand montiert und beamt eine bis zu 20 m lange Laserlinie auf den Boden. Für längere Wege und Linien werden mehrere Laser einfach kaskadiert. Die Montage ist dabei schnell und einfach zu bewerkstelligen: Projektionseinheit anschrauben, einstecken, ausrichten, fertig. Ist der Laserprojektor einmal in Betrieb, wird kein besonderer Service mehr benötigt, um einen regulären 24/7 Betrieb zu gewährleisten. Selbst bei niedrigsten Temperaturen ist eine volle Funktion gegeben, da dies bereits bei der Entwicklung berücksichtigt wurde. Deshalb sind Temperaturbereiche von -30° C bis + 45° C abgedeckt. Dies differiert leicht, je nach Modell. Bitte beachten Sie hierzu die technischen Daten der jeweiligen Ausführung.
Neben den üblichen 100-240VAC, der „normalen“ Netzversorgung, werden zwei weitere Versorgungsbereiche bereitgestellt, nämlich die DC Versorgung im Bereich von 12 V bis 25 VDC. Damit lassen sich dynamische Felder mittels KNC Bussteuerung über Relaisboxen oder auch gemeinschaftliche Versorgungen mehrerer Laserbeamer über ein leistungsstarkes Netzteil realisieren. Dies hilft vor allem überall dort, wo keine 230V Einzelversorgung zur Verfügung stehen kann, wie zB Hallendächer oder Überkonstruktionen. In diesem Falle können bis zu 10 TopFloor Lasereinheiten über ein einzelnes Netzteil versorgt und betrieben werden. Die Leitungslängen dürfen bis zu 100 m pro Einheit betragen.
Je nach Anbringung und Aufbau werden TopFloor Laser in Laserklasse 1 oder 2 spezifiziert und sind somit ungefährlich für Auge und Haut. Selbstverständlich erhalten Sie mit jedem TopFloor Gerät eine detaillierte Anleitung mit ausführlichen Sicherheitshinweisen.
Weitere, ausführliche Informationen zum Produkt finden Sie HIER
Technische Daten
| Laserleistung: | 300 mW |
| Laserfarbe: | GRÜN 520nm |
| Linienwinkel: | wählbar bis ca. 110° |
| Linienbreite: | ca. 2,5 cm nach 5 m, werksseitig änderbar |
| Laserklasse: | 1/2 |
| AC Stromversorgung: | 230 VAC über Steckernetzteil |
| DC Stromversorgung: | von 12 VDC bis 25 VDC |
| Leistungsaufnahme: | < 6 W im Dauerbetrieb |
| Kabellänge | 1 + 1 m, verlängerbar bis 12 m |
| IP Bewertung: | IP 44 |
| Abmessungen Lasermodul: | ca. 18 x 100 mm |
| Abmessungen Halterung | ca. 150 x 120 x 65 mm |
| Gewicht mit Halterung | ca. 600 g |
| Lebensdauer: | typ. > 25000-40000 h |
| Temperaturbereich: | ca. - 15° C - + 45° C, optional bis -30°C |
Montage und Linienlänge

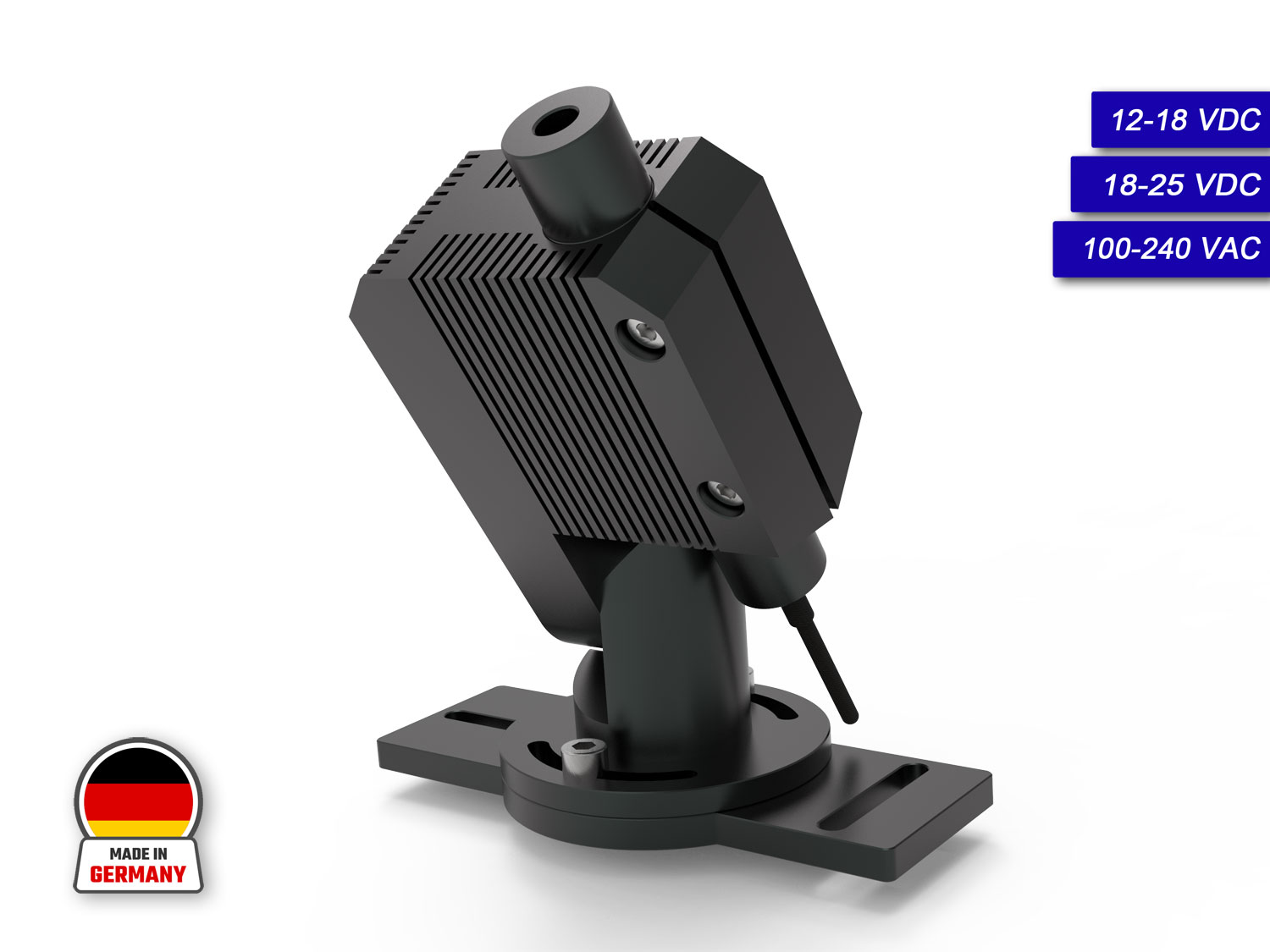

Das zylindrische Gehäuse mit einem Durchmesser von 18 mm lässt sich leicht in die eigens hierfür konstruierte, justierbare Halterung setzen. Hierbei wird der Linienlaser geklemmt, damit das Gehäuse nicht beschädigt wird. Gleichzeitig wird auch die erzeugte Wärmeleistung, die jedoch bei diesen Modulen sehr gering ist, über die Klemmung an eine metallische Fläche abgeführt. Die Linienlage wird einfach durch Verdrehung des Lasermoduls in der Halterung eingestellt. Die stabile Halterung aus Aluminium lässt sich in Pan und Tilt einstellen und festklemmen. Im Montagefuss sitzt zusätzlich ein Führungsstift für den sauberen Rundlauf während des Justagevorgangs.
Wird der Laser senkrecht über einem Bereich montiert, so ergibt sich die Linienlänge aus dem Abstand und dem Projektionswinkel. Bei Schrägmontage kann sich die Linienlänge deutlich verlängern.
Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je grösser der Abstrahlwinkel, desto länger die Linie.
In der Tabelle ist die Linienlänge bei einer typischen Montagehöhe von 5 m angegeben. Eine grössere Höhe verlängert somit auch die Linienlänge, verringert aber auch gleichzeitig die Sichtbarkeit der Laserlinie.
Für TopFloor Modelle stehen folgende Winkel zur Verfügung:
| Winkel | Entfernung | Linienlänge ca. |
| 45° | 5 m | 4,25 m |
| 60° | 5 m | 5,80 m |
| 90° | 5 m | 10 m |
| 110° | 5 m | 15 m |
Bitte beachten Sie: Die Linienlänge steigt linear mit der Entfernung.
Lasersicherheit
Oberstes Gebot für den Einsatz von Linienlaser im gewerblichen Bereich ist die Lasersicherheit für den Betrachter oder den Werker. Diese Sicherheit herzustellen, ist jedoch in den allermeisten Fällen kein Problem und nicht sonderlich aufwändig. Lasersicherheit ist unser tägliches Geschäft, und deshalb sind wir auch der richtige Ansprechpartner in Sachen Klassifizierung einer Lasereinrichtung. Linienlaser sind nach den neuesten Richtlinien der TROS sogenannte "ausgedehnte Quellen" und dürfen einfacher behandelt werden als die üblichen gebündelten Quellen von Punktlasern.

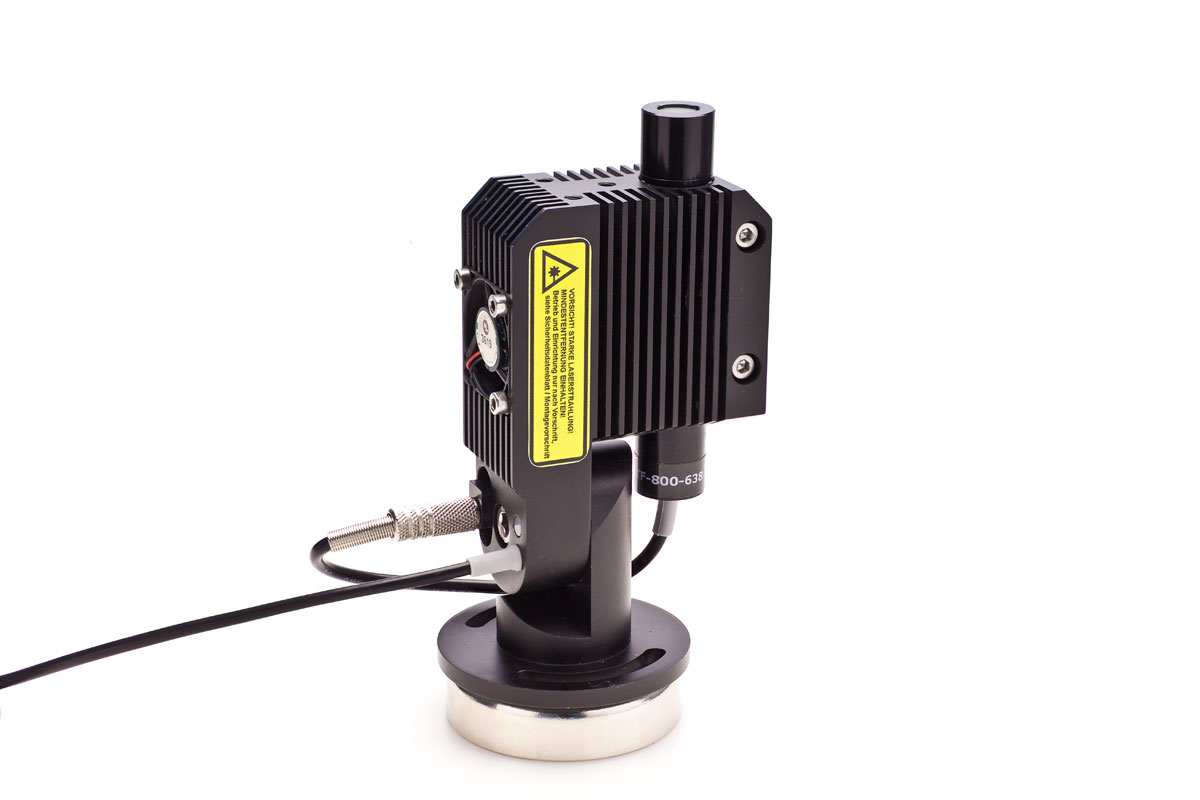

Inkl. justierbarer Halterung. Der Laser darf nur mit Halterung betrieben werden.
Optional
- Kabelverlängerungen bis 10m
- Einstellbare Linienlängebegrenzer

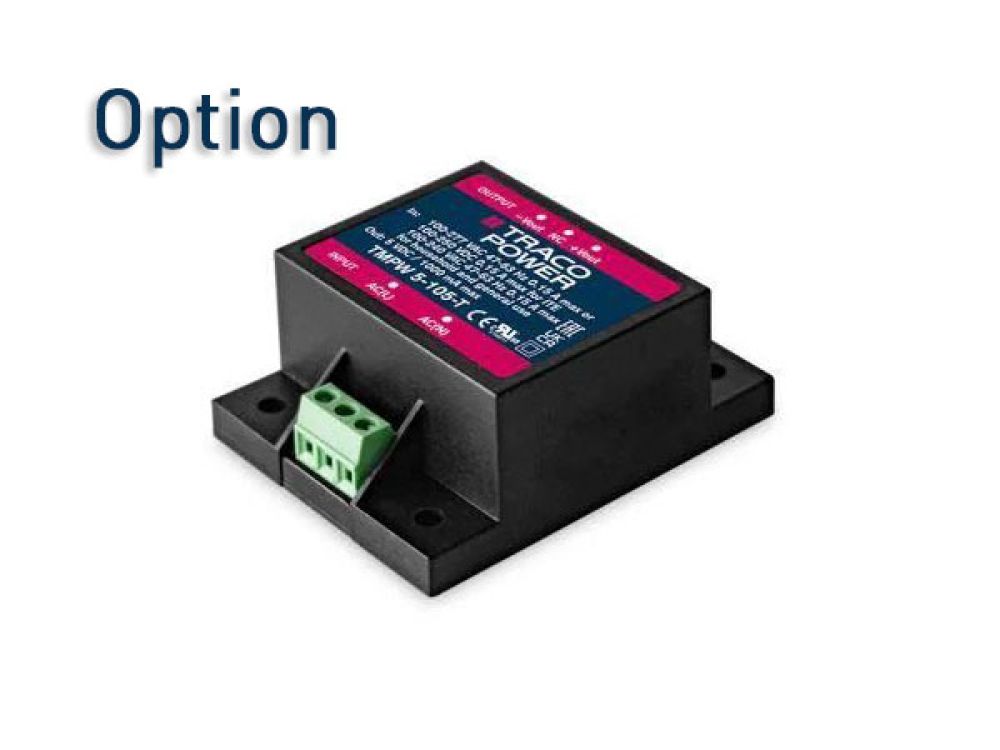

- Netzteile bis 300VAC Eingangsspannung
Hinweise
- Laserklasse beachten!
- Für den Betrieb muss das Modul in die Halterung montiert bleiben.
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern Rede und Antwort.
