Linienoptik Echtglas - Linienlaser Optik 15°
Kleine Echtglaslinse zur Erzeugung einer Laserlinie. Wird vor den Laseraustritt gesetzt, erzeugt feinere Linie, Mitte hell, zu den Enden auslaufend. Passend zu unserem Laser-Baukastensystem. Diese Linienoptik ist technisch ein Zylinderlinsensegment.
Echtglaslinse | |
Durchmesser | ca. 8 mm |
Ablenkwinkel | ca. 15° |
Laserleistung | bis ca. 10 W |

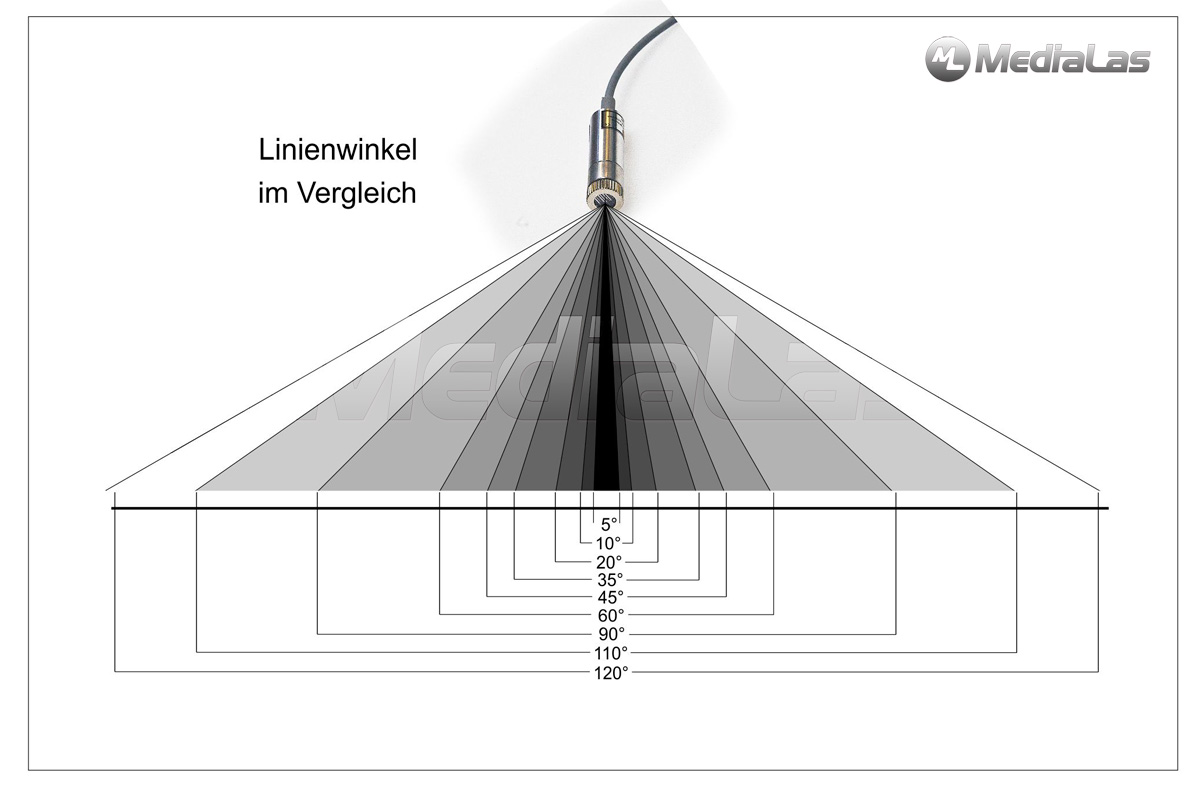

Winkel | Entfernung | Linienlänge ca. |
---|---|---|
5° | 1 m | 8 - 9 cm |
10° | 1 m | 17 cm |
15° | 1 m | 25 cm |
20° | 1 m | 0,34 m |
35° | 1 m | 0.62 m |
60° | 1 m | 1.16 m |
90° | 1 m | 2 m |
110° | 1 m | 3 m |
120° | 1 m | 3,4 m |
Nur Linienlinse, ohne Laser. Passend zu unseren 12mm Linienlaser Modulen. Nur in Verbindung mit Glaskollimator!
Winkel |
Entfernung |
Linienlänge ca. |
20° |
1m |
0,34m |
36° |
1m |
0.64m |
60° |
1m |
1.16m |
75° |
1m |
1.53m |
90° |
1m |
2m |
120° |
1m |
3,46m |
{{.}}
