Kompakte Echtglaslinse mit 30 Grad zur Erzeugung einer präzisen Laserlinie. Wird vor den Laseraustritt gesetzt und erzeugt eine feinere Linie mit heller Mitte und auslaufenden Enden. Perfekt geeignet für unser Laser-Baukastensystem.
Technische Daten
| Echtglaslinse |
|
| Durchmesser |
ca. 8 mm |
| Ablenkwinkel |
ca. 30° |
| Dicke |
ca. 2,5 mm |
| Laserleistung |
bis ca. 10 W |

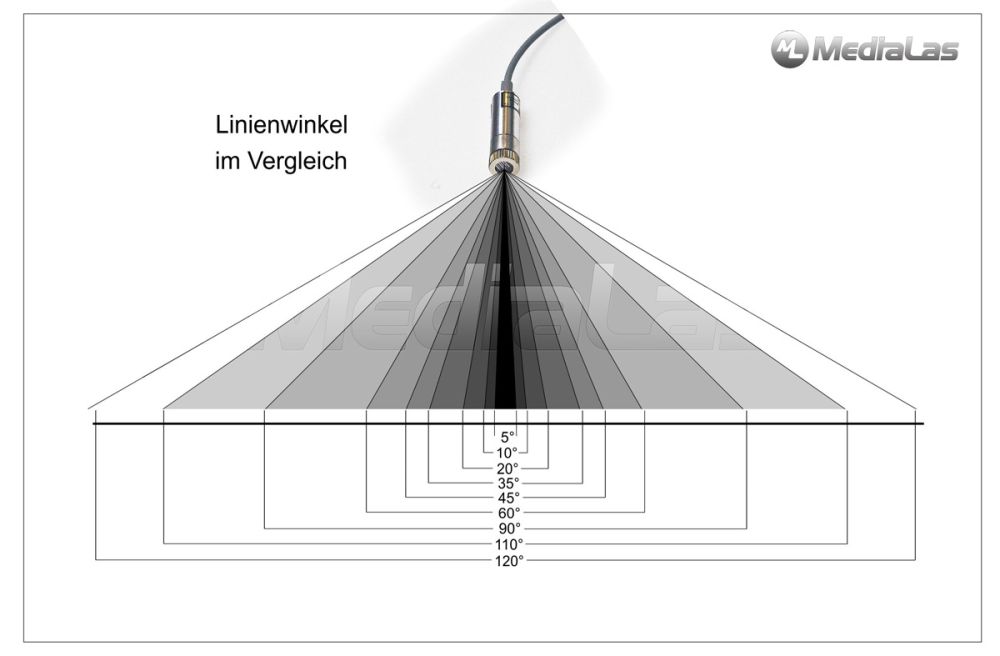

Linienlänge
| Winkel |
Entfernung |
Linienlänge ca. |
| 5° |
1 m |
8 - 9 cm |
| 10° |
1 m |
17 cm |
| 20° |
1 m |
0,34 m |
| 35° |
1 m |
0.62 m |
| 60° |
1 m |
1.16 m |
| 90° |
1 m |
2 m |
| 110° |
1 m |
3 m |
| 120° |
1 m |
3,4 m |
ACHTUNG! Die Linienlänge steigt linear mit der Entfernung. Bei 2 m ist somit auch die Linienlänge doppelt so lang.
Lieferumfang
Nur Linienlinse, ohne Laser. Passend zu unseren 12 mm Linienlaser Modulen. Nur in Verbindung mit Glaskollimator!
