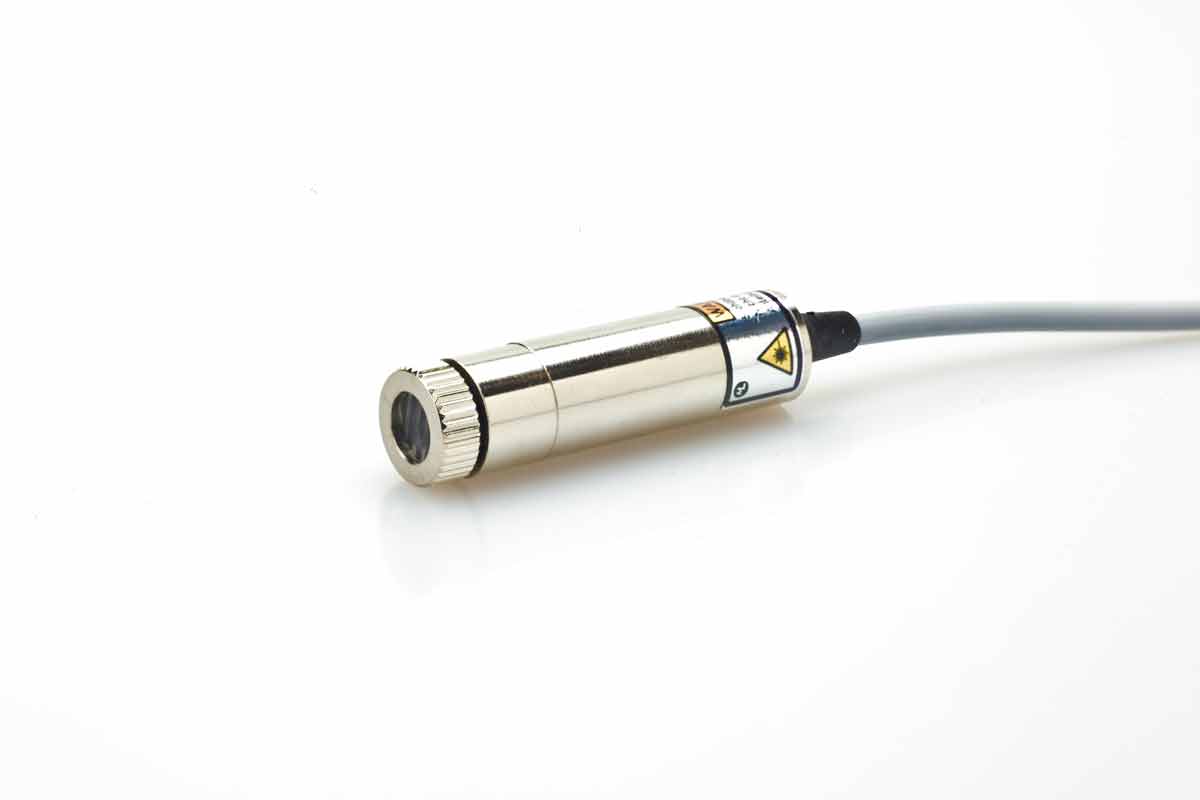

Miniaturisiertes Linienlaser Modul mit Modulationseingang für TTL Modulation. Ideal für die Integration in Maschinen, Meßaperaturen, Bildaufnehmer, Kamerasystem usw.. Justierbarer Fokus und Linienlage, sehr hohe Zuverlässigkeit und Lebensdauer
Die MediaLas Lasermodule sind kleine, durchdachte und leistungsstarke Alleskönner. Unser Baukastensystem lässt eine Vielzahl von Modulvarianten zu, um so immer das optimale Resultat zu erreichen, welches täglich im Produktionsbereich benötigt wird. Neben den sehr geringen Abmessungen ist vor allem die hohe Zuverlässigkeit hervor zu heben, bei einer sehr langen Lebensdauer. Vor allem die 12mm Module sind vom Benutzer für seinen jeweiligen Einsatzzweck sehr einfach abzugleichen und einzustellen. Es kann sowohl der Fokus, also die Linienbreite am Auftreffpunkt, aber auch die Linienlage, eingestellt werden. Dies geschieht schnell und einfach durch Drehung des vorderen Messingrings, der auch die Optik enthält.
Die sehr präzisen Kunststoffoptiken können jederzeit getauscht oder gegen Glaselemente ersetzt werden, auch in bereits eingebautem Zustand. Verschiedene Optionen finden Sie im Shop, ebenso wie Ersatzteile oder Zubehör.
Für die Montage an der Maschine oder am Arbeitsplatz bieten wir die verschiedensten Halterungen an. Vom einfach Flansch bis hin zur 3D Kugelkopf Halterung lässt sich so immer das Passende finden. Für kundenspezifische Anforderungen steht Ihnen unsere Konstruktionsabteilung jederzeit zur Verfügung.
Technische Daten:
| Laserleistung |
10 mW |
| Wellenlänge/Farbe |
650 - 655 nm ROT |
| Projektionswinkel |
wählbar |
| Fokusbereich |
ca. 5 cm bis unendlich |
| Minimale Linienbreite |
<1 mm im Nahbereich |
| Divergenz |
typ. <1 mrad |
| Stromversorgung |
3 - 5 VDC / < 100 mA |
| Modulation |
TTL 0 - ca. 30 kHz, nicht analog dimmbar |
| Anschlussleitung |
Flexleitung ca. 20 cm, mit Knickschutz, oder kundenspezifisch |
| Steckverbinder |
3-pol JST Steckverbinder, M8 oder M12, oder kundenspezifisch |
| Laserklasse nach Einrichtung |
Klasse 1/2, Entfernung je nach Abstrahlwinkel |
| Abmessungen |
12 x 50 mm |
| Temperaturbereich |
- 10°C - + 45°C |
| Lebensdauer |
typ. > 25.000 h |
Linienlänge
Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je grösser der Abstrahlwinkel, desto länger die Linie. Für unsere OEM Module stehen folgende Winkel zur Verfügung:
ACHTUNG! Die Linienlänge steigt linear mit der Entfernung. Bei 2m ist somit auch die Linienlänge doppelt so lang.
| Winkel |
Entfernung |
Linienlänge ca. |
| 5° |
1 m |
8 - 9 cm |
| 10° |
1 m |
17 cm |
| 20° |
1 m |
0,34 m |
| 35° |
1 m |
0.62 m |
| 45° |
1 m |
0.85 m |
| 60° |
1 m |
1.16 m |
| 90° |
1 m |
2 m |
| 110° |
1 m |
3 m |
| 120° |
1 m |
3,4 m |
Linienbreite
Bei unseren 12 mm LLM-Modulen lässt sich die Linienbreite, auch "Fokus" genannt, einfach und schnell auf die gewünschte Grösse oder Entfernung einstellen. Die Optiken sind im vorderen Messingring montiert und lassen sich mittels eines Feingewindes sehr einfach und gefahrlos verstellen. Für jede gewünschte Entfernung kann so die Linienbreite auf das technisch machbare Optimum eingestellt werden. Ist die gewünschte Linienbreite einmal gefunden, wird die Optik mittels Schraubenlack im Gewindegang gesichert. Weitere Informationen erhalten Sie im Video oder im beigelegten Infoblatt.
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
-
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine grössere Fläche verteilt wird
-
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
-
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
-
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
-
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern zur Verfügung.
Ausrüstung/Optionen
Serienmässig sind die Module mit einer hoch-qualitativen, aspherischen Acrylglas-Linse ausgestattet, die eine sehr gute Strahlqualität und Fokussierung des Laserstrahls erlaubt. Optional kann das Modul mit einem 3-linsigen Glaskollimator bestückt werden. Dies wirkt sich vor allem auf die Temperaturstabilität der Fokussierung aus. Die serienmässigen Acryllinsen können bei grösseren Temperaturunterschieden die Fokussierung ändern, was sich in einer Änderung der Strahlbreite auswirken kann. Solange die Betriebstemperatur am Einbaupunkt des Moduls im Bereich +/-5°C schwankt, ist die Acrylglaslinse zu bevorzugen, weil sie eine leicht bessere Fokussierung auf kurze Distanzen bietet als die Glasoptik. Diese wiederum bietet bessere Strahleigenschaften im Fernbereich (>2m). Treten jedoch grössere Temperaturschwankungen auf, sollte die Glaslinse gewählt werden, damit sich der Fokus nicht verschiebt.
Für einen grossen Ablenkwinkel (110°) bieten wir eine Glaslinienoptik, die eine gauss-ähnliche Verteilung des Lichts erzeugt. Die Laserlinie ist im Mittelpunkt hell und wird dann zu den Linienenden hin immer dunkler, während die regulären Optiken eine ziemlich gleichförmige Verteilung über den gesamten Strahl erzeugen. Natürlich lässt sich diese Linienlinse auch mit dem Glaskollimator kombinieren.
Lieferung ohne Halterung! Bitte separat mitbestellen
Hinweise
- Laserklasse beachten!
- Für den Dauerbetrieb muss das Modul in einem Kühlkörper montiert werden
- Stromversorgung stabilisiert und Peak-frei!
Optional
- Hohlstecker-Kupplung, direkter Betrieb über Steckernetzteil möglich
- M8/M12 Steckverbinder mit kundenspezifischer Kabellänge
- Glas Linienoptik, feinere Linie, Mitte hell, zu den Enden auslaufend
- Glaskollimator für besser Stabilität bei Temperaturschwankungen
