Kleines, aber leistungsfähiges "Alleskönner" Kreuzlinienlaser Modul mit sehr guter Sichtbarkeit für die Integration in Maschinen oder Arbeitsumgebungen. Justierbarer Fokus und Linienlage, hohe Zuverlässigkeit und Lebensdauer.
- Sehr gut sichtbare grünes Linienkreuz
- Zahlreiche Kreuzgrössen wählbar
- Weitspannungseingang
- Geringe Wärmeentwicklung
Die neuen KLMi Lasermodule von MediaLas sind das Resultat aus den Erfahrungen und Erkenntnissen der vergangenen Jahre. Diese kleinen und durchdachten Alleskönner besitzen eine intergrierte Hybrid-Treiberelektronik aus der NeoDrive Serie mit einem Weitspannungseingang, der für einen breiten Versorgungsspannungsbereich ausgelegt wurde. Die bisherigen externen Schaltwandler in der Zuleitung werden beim neuen LLMi Modul nicht mehr benötigt. Zudem haben wir nun alle KLMi Module in isolierter Bauweise ausgeführt, so dass auch bei einem parallelen Betrieb mehrerer Laser in einer Maschine keinerlei störenden Schlüsse oder Verbindungen mehr auftreten können. Durch die Hybridauslegung der Elektronik ergibt sich ein hoher Wirkungsgrad mit einer entsprechend geringen Wärmeentwicklung. Die meisten KLMi Module können deshalb ohne weitere Kühlung betrieben werden. Es genügt die Klemmung in einer Halterung.
Neben den kleinen Abmessungen muss die weiter verbesserte Zuverlässigkeit mit einer sehr langen Lebensdauer hervorgehoben werden. Der Fokus, d. h. die Linienbreite, aber auch die Linienposition, können eingestellt werden. Dies geschieht schnell und einfach durch Drehen des vorderen Messingrings, der auch die Linienoptik enthält.
Elektrischer Anschluss

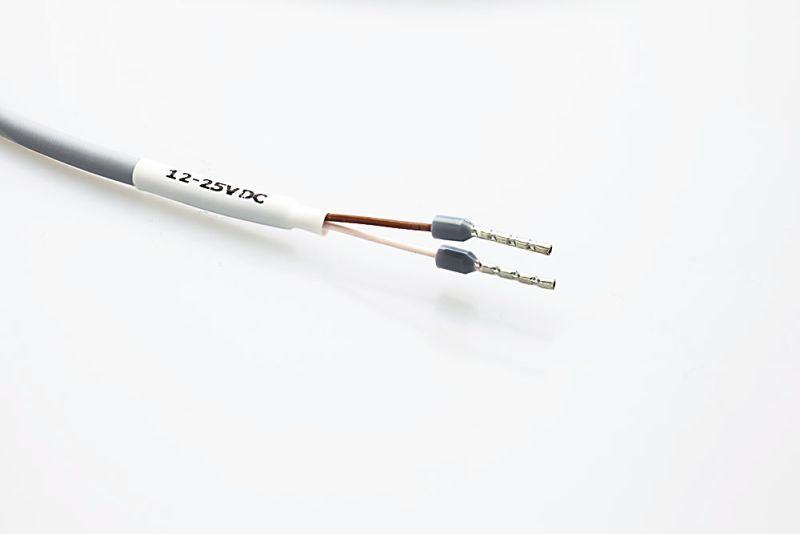

Die KLMi Module sind mit einem Kabelknickschutz und einer flexiblen Schlauchleitung versehen. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt, was einen einfachen Anschluss an beliebige Spannungsquellen zulässt. Kundenspezifisch können zahlreiche Steckverbinder adaptiert werden, ausserdem sind Leitungslängen bis 100 m möglich. Das Gehäuse ist isoliert und führt kein Potential.
Information
Alle KLMi Module sind mit einem 3-linsigen Glaskollimator versehen. Dieser erlaubt bestmögliche Strahlqualität und gute Fokussierbarkeit, auch auf lange Distanzen.
Die im Ausstrahlwinkel selektierbaren Kreuzoptiken erlauben die Anpassung der Kreuzgrösse an den jeweiligen Einsatzzweck. Je grösser der Kreuzwinkel, desto grösser das projizierte Kreuz.
Technische Daten
| Laserleistung |
5 mW |
| Wellenlänge / Farbe |
520 nm grün |
| Linienwinkel / Kreuzgrösse |
wählbar |
| Fokusentfernung |
ca. 5 cm bis unendlich |
| Linienstärke |
ca. 0,5 mm - ca. 3 mm |
| Divergenzwinkel |
typ. < 0,5 mrad |
| Versorgung |
12 - 30 VDC / < 100 mA |
| Potential am Gehäuse |
Potentialfrei, isoliert |
| Schutzeinrichtungene |
Verpolschutz, Unterspannungsschutz, Überspannungsschutz |
| Kabellänge |
Flexleitung ca. 100 cm, bis 100 m möglich |
| Laserklasse nach Einrichtung |
Klasse 1 |
| Abmessungen |
12 x 55 mm |
| IP Klassifizierung |
IP 40 |
| Temperaturbereich |
- 15°C - +45°C |
| Lebensdauer MTTF |
typ. > 25.000 h |
Kreuzgrösse
Die im Ausstrahlwinkel selektierbaren Kreuzoptiken erlauben die Anpassung der Kreuzgrösse an den jeweiligen Einsatzzweck. Je grösser der Kreuzwinkel, desto grösser das projizierte Kreuz.
ACHTUNG! Die Kreuzgrösse steigt linear mit der Entfernung. Bei 2m ist somit auch die Kreuzgrösse doppelt so gross und umgekehrt.
| Winkel |
Entfernung |
Kreuzgrösse ca. |
| 5° |
1 m |
8 - 9 cm |
| 15° |
1 m |
25 cm |
| 25° |
1 m |
40 cm |
| 45° |
1 m |
85 cm |
| 55° |
1 m |
100 cm |
| 75° |
1 m |
170 cm |
| 100° |
1 m |
230 cm |
Linienbreite
Bei den KLMi-Modulen lässt sich die Linienbreite, auch "Fokus" genannt, einfach und schnell auf die gewünschte Breite oder Entfernung einstellen. Die Optiken sind im vorderen Messingring montiert und lassen sich mittels eines Feingewindes sehr einfach und gefahrlos verstellen. Für jede gewünschte Entfernung kann so die Linienbreite auf das technisch machbare Optimum eingestellt werden. Ist die gewünschte Linienbreite einmal gefunden, wird die Optik mittels Schraubenlack im Gewindegang gesichert. Weitere Informationen erhalten Sie im Video oder im beigelegten Infoblatt.
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
- Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine grössere Fläche verteilt wird
- Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
- Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
- Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
- Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Hinweise
- Laserklasse beacheten!
- Versorgung stabilisiert und peak-frei!

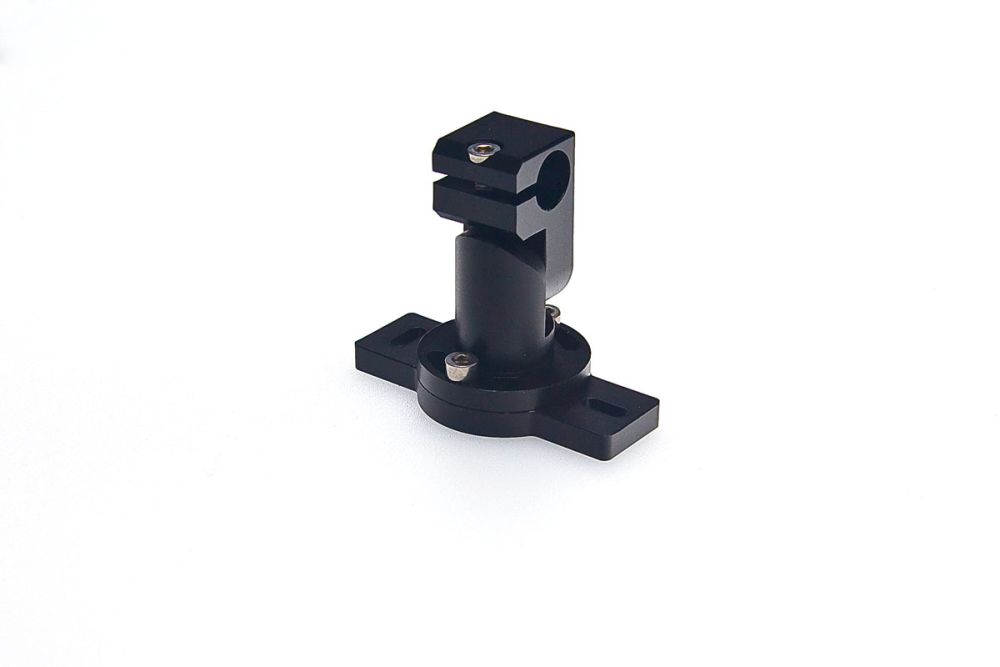

- Halterung bitte mitbestellen!
Optional
- Verschiedene Steckverbinder mit kundenspezifischer Kabelänge
- Vorfixierter Fokus auf kundenspezifische Entfernung
