Betriebsbereites Kreuzlaser Fertigset der 2. Generation, mit hoher Sichtbarkeit, für die Integration in Maschinen. Justierbarer Fokus und Linienlage, sehr hohe Zuverlässigkeit und Lebensdauer

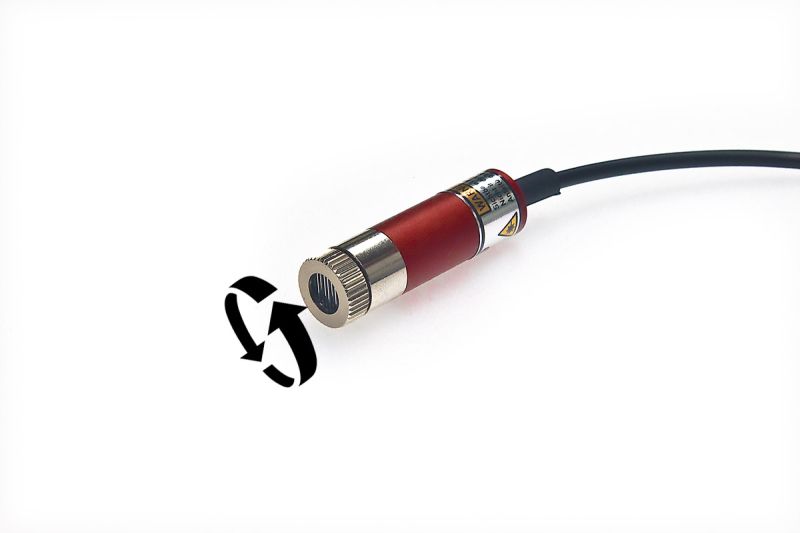

Die MediaLas Kreuzlaser Fertigsets sind kleine, durchdachte und leistungsstarke Alleskönner. Unser Baukastensystem lässt eine Vielzahl von Modulvarianten zu, um so immer das optimale Resultat zu erreichen, welches täglich im Produktionsbereich benötigt wird. Neben den sehr geringen Abmessungen ist vor allem die hohe Zuverlässigkeit hervor zu heben, bei einer sehr langen Lebensdauer. Vor allem die 12 mm Module sind vom Benutzer für seinen jeweiligen Einsatzzweck sehr einfach abzugleichen und einzustellen. Es kann sowohl der Fokus, also die Linienbreite am Auftreffpunkt, aber auch die Linienlage, eingestellt werden. Dies geschieht schnell und einfach durch Drehung des vorderen Messingrings, der auch die Optik enthält. Nachdem der gewünschte Einstellung gefunden ist, wird der Kollimator mittels Schraubenlack gegen Verdrehen gesichert. Weitere Hinweise hierzu erhalten Sie aus der beiliegenden Anleitung.
Die sehr präzisen Kunststoffoptiken können jederzeit getauscht oder gegen Glaselemente ersetzt werden, auch in bereits eingebautem Zustand. Verschiedene Optionen finden Sie im Shop, ebenso wie Ersatzteile oder Zubehör.

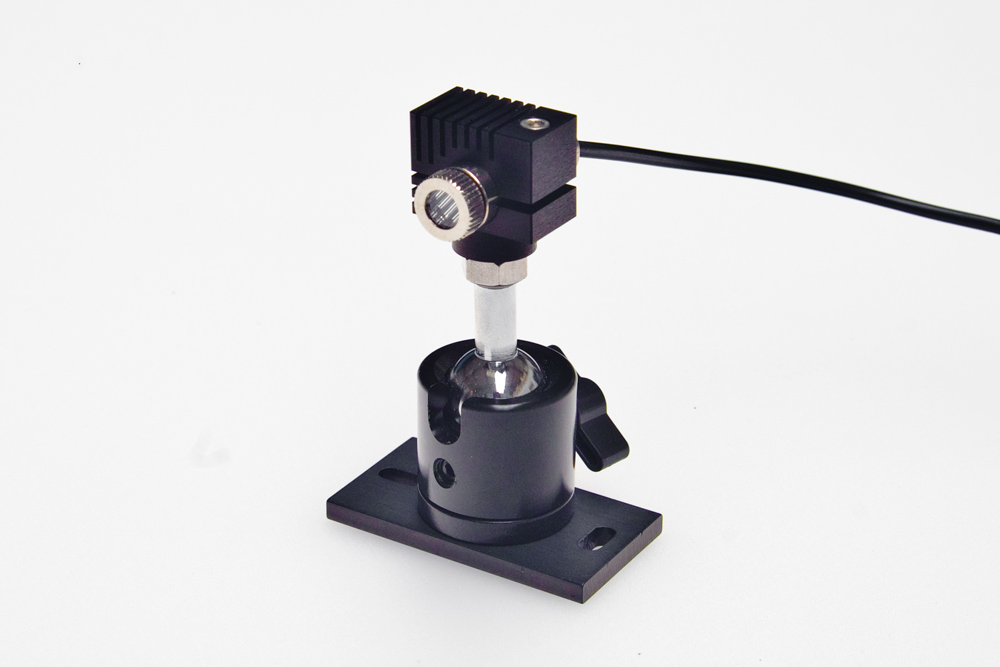

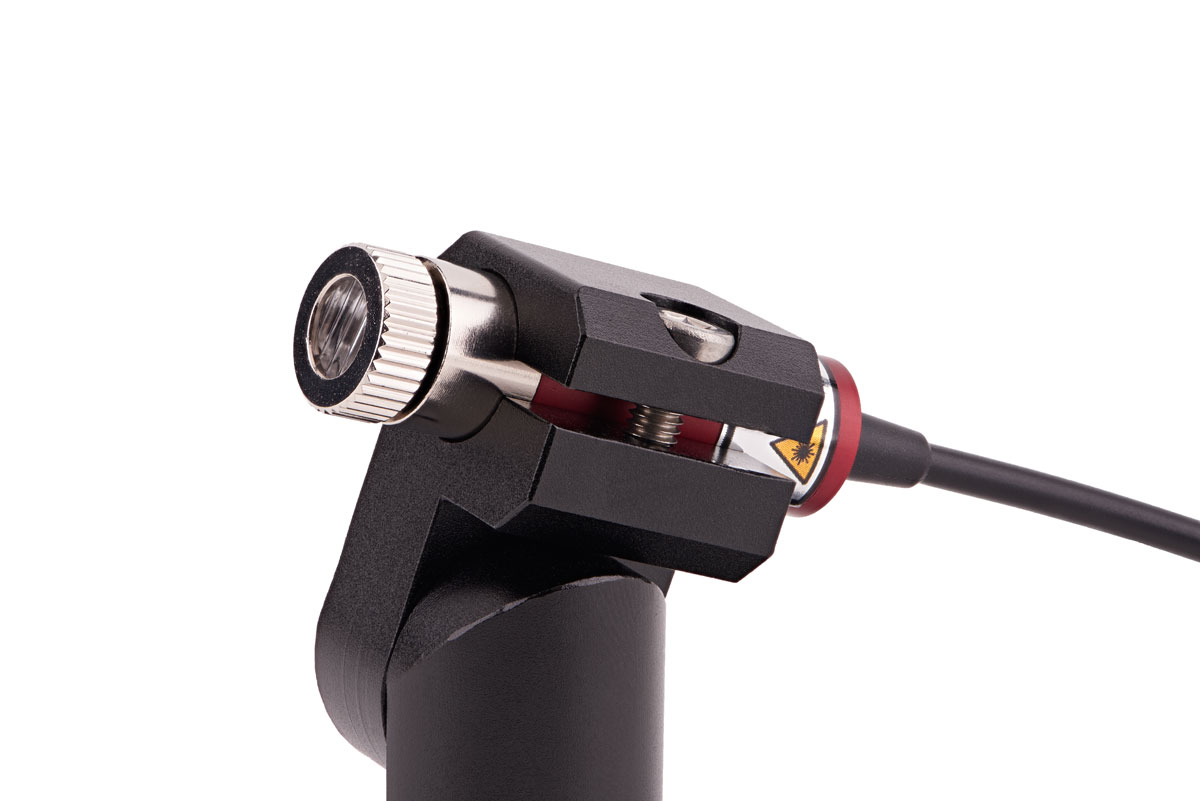

Für die Montage an der Maschine oder am Arbeitsplatz können verschiedene Halterungen dazu gewählt werden. So lässt sich nahezu jede beliebige Abstrahlposition einstellen. Das Modul wird in dann in den jeweiligen Halteblock geklemmt. Die Justierung kann in allen Richtungen erfolgen. Mit der Kugelkopf 3D Halterung ist auch eine Verdrehung in allen Richtungen möglich. Alle Halterungen sind sicher gegen Vibrationen und können direkt an Maschinen oder jeglichen anderen Montagepunkten angebracht werden. Wird die Kugelkopf Halterung ohne Halteplatte bestellt, so erfolgt die Befestigung über zwei im Fuss befindlichen M4 Gewindegängen.
Optional liefern wir eine Wandhalteplatte für die Aufmontage an Flächen, Decken oder Wänden. Diese wird auf den Fuss aufgeschraubt (Schrauben beiliegend) und bietet eine einfache Befestigung an eine Oberfläche von vorne. (Siehe Bild)
Für kundenspezifische Anforderungen steht Ihnen unsere Konstruktionsabteilung jederzeit zur Verfügung.
Elektrischer Anschluss
230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.
12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert. Bitte beachten Sie, dass das Gehäuse des Lasermoduls auf Pluspotential liegt.
Technische Daten:
| Laserleistung |
4 mW |
| Wellenlänge/Farbe |
635 nm HELLROT |
| Projektionswinkel |
wählbar |
| Fokusbereich |
ca. 5 cm bis unendlich |
| Minimale Linienbreite |
<1 mm im Nahbereich |
| Divergenz |
typ. <1 mrad |
| Stromversorgung |
230 VAC / 9 - 25 VDC über eingeschrumpften Kabeladapter |
| Potential |
+ am Gehäuse |
| Länge Anschlussleitungen |
ca. 1000 mm, verlängerbar |
| Laserklasse nach Einrichtung |
Klasse 1/2 |
| Abmessungen Lasermodul |
12 x 42 mm |
| Temperaturbereich |
- 10°C - + 40°C |
| Lebensdauer |
typ. > 25.000 h |
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
-
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine grössere Fläche verteilt wird
-
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
-
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
-
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
-
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern zur Verfügung.
Kreuzgrösse
Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je grösser der Abstrahlwinkel, desto grösser das Laserkreuz. Für unsere Module stehen folgende Winkel zur Verfügung.
| Winkel |
Entfernung |
Kreuzgrösse ca. |
| 5° |
1 m |
8 - 9 cm |
| 15° |
1 m |
25 cm |
| 25° |
1 m |
45 cm |
| 45° |
1 m |
82 cm |
| 55° |
1 m |
100 cm |
| 75° |
1 m |
170 cm |
| 100° |
1 m |
230 cm |
INFORMATION: Die Kreuzgrösse steigt linear mit der Entfernung. Bei 2 m Entfernung ist somit auch das Kreuz doppelt so gross.
Optional
- Glaskollimator - weniger anfällig gegen Temperaturschwankungen. Vor allem bei höheren Temperaturen sollte ein Glaskollimator eingesetzt werden.
