Betriebsbereites Linienlaser Fertigset mit hoher Sichtbarkeit für die Integration in Maschinen, jetzt in der 2. Generation verfügbar! Justierbarer Fokus und Linienlage, sehr hohe Zuverlässigkeit und Lebensdauer.
Die MediaLas Linienlaser Fertigsets sind kleine, durchdachte und leistungsstarke Alleskönner. Unser Baukastensystem lässt eine Vielzahl von Modulvarianten zu, um so immer das optimale Resultat zu erreichen, welches täglich im Produktionsbereich benötigt wird. Neben den sehr geringen Abmessungen ist vor allem die hohe Zuverlässigkeit hervor zu heben, bei einer sehr langen Lebensdauer. Vor allem die hier angebotenen 12 mm Module sind vom Benutzer für seinen jeweiligen Einsatzzweck sehr einfach abzugleichen und einzustellen. Es kann sowohl der Fokus, also die Linienbreite am Auftreffpunkt, aber auch die Linienlage, eingestellt werden. Dies geschieht schnell und einfach durch Drehung des vorderen Messingrings, der auch die Optik enthält.

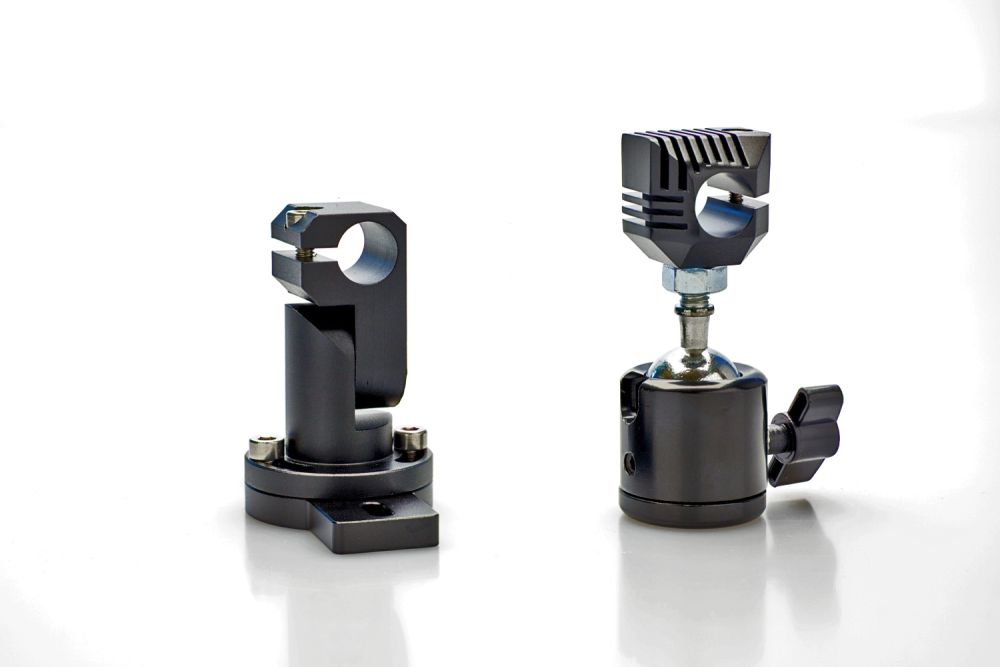

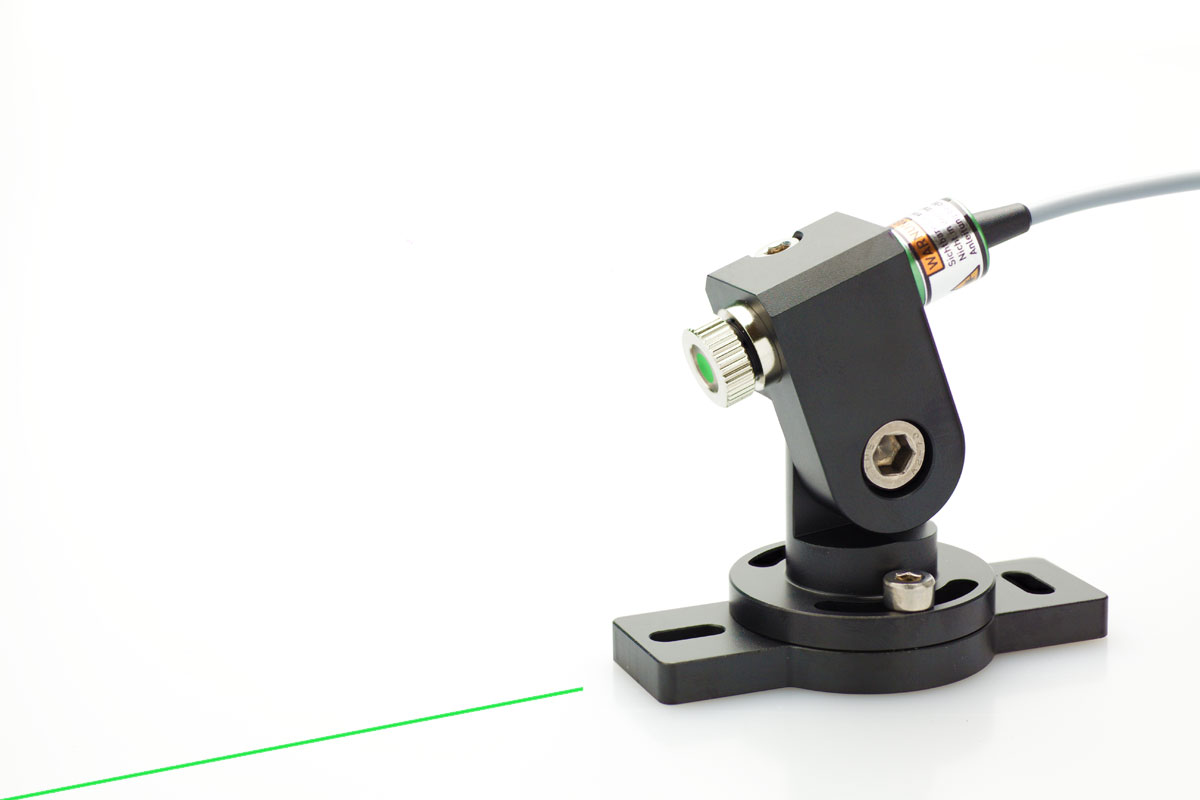

Für die Montage an der Maschine oder am Arbeitsplatz können verschiedene Halterungen dazu gewählt werden. So lässt sich nahezu jede beliebige Abstrahlposition einstellen. Das Modul wird in dann in den jeweiligen Halteblock geklemmt. Die Justierung kann in allen Richtungen erfolgen. Mit der Kugelkopf 3D Halterung ist auch eine Verdrehung in allen Richtungen möglich. Alle Halterungen sind sicher gegen Vibrationen und können direkt an Maschinen oder jeglichen anderen Montagepunkten angebracht werden. Wird die Kugelkopf Halterung ohne Halteplatte bestellt, so erfolgt die Befestigung über zwei im Fuss befindlichen M4 Gewindegänge.
Optional liefern wir eine Wandhalteplatte für die Aufmontage an Flächen, Decken oder Wänden. Diese wird auf den Fuss aufgeschraubt (Schrauben beiliegend) und bietet eine einfache Befestigung an eine Oberfläche von vorne. (Siehe Bild) Zudem ist eine äusserst stabile Magnethalterung erhältlich, die den kurzfristigen oder mobilen Einsatz mit hoher Zuverlässigkeit erlaubt.
Die sehr präzisen Kunststoffoptiken können jederzeit getauscht oder gegen Glaselemente ersetzt werden, auch in bereits eingebautem Zustand. Verschiedene Optionen finden Sie im Shop, ebenso wie Ersatzteile oder Zubehör.
Für kundenspezifische Anforderungen steht Ihnen unsere Konstruktionsabteilung jederzeit zur Verfügung.
Elektrischer Anschluss
230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.
12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert.
Technische Daten
| Laserleistung: |
10 mW |
| Wellenlänge / Farbe: |
520 nm GRÜN |
| Projektionswinkel: |
wählbar |
| Fokusbereich: |
ca. 5 cm bis unendlich |
| Minimale Linienbreite: |
<1 mm im Nahbereich |
| Divergenz: |
typ. <0.7 mrad |
| Anschluss 230VAC: |
Hohlsteckverbinder + Steckernetzteil, Zuleitung ca. 1,2 m |
| Anschluss 12-25V: |
Schlauchleitung mit Aderendhülsen, ca 1 m |
| Gehäusepotential: |
isoliert |
| Laserklasse nach Einrichtung: |
Klasse 1/2 |
| Abmessungen: |

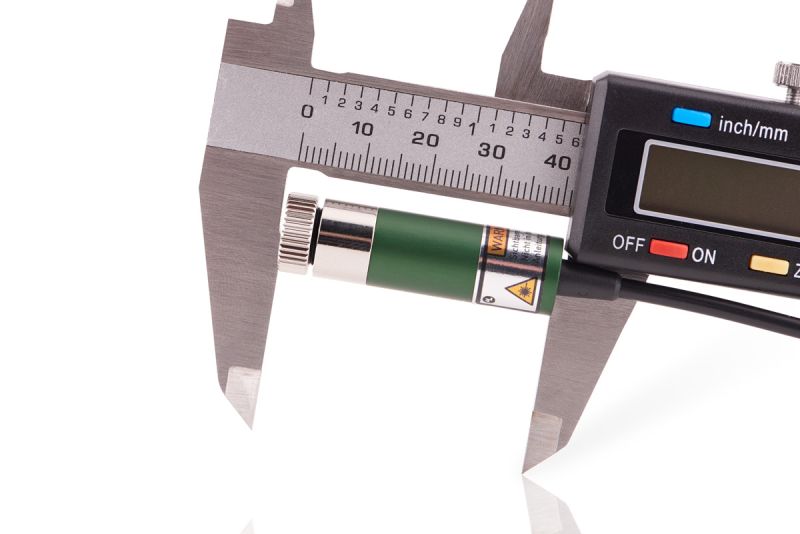

12 x 42 mm |
| IP Bewertung: |
IP 40 |
| Temperaturbereich: |
- 10°C - + 40°C |
| Lebensdauer: |
typ. > 20.000 h |
Linienlänge

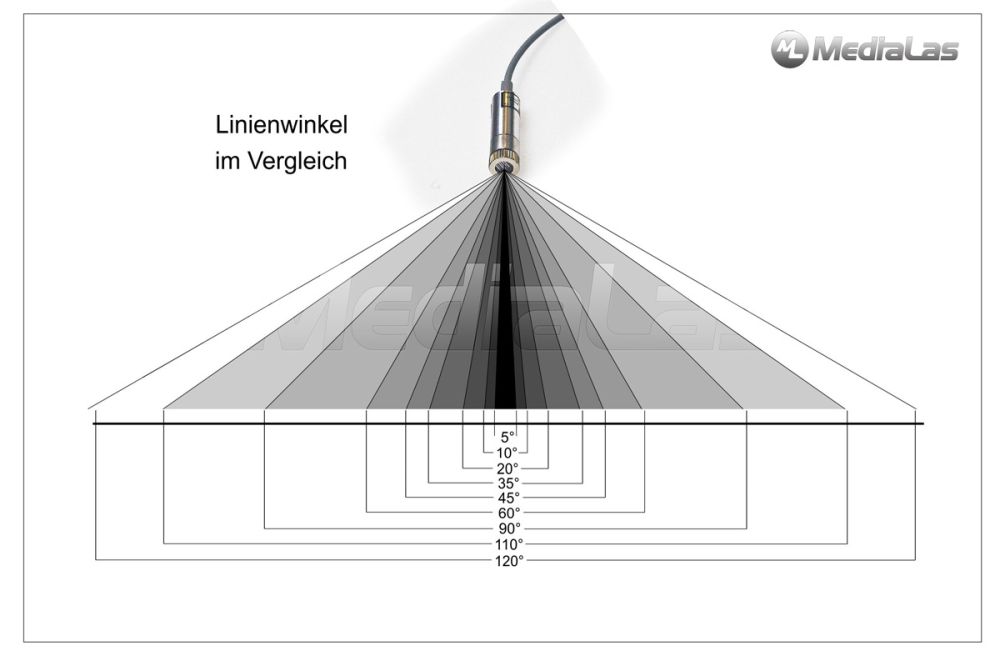

Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je grösser der Abstrahlwinkel, desto länger die Linie. Für unsere OEM Module stehen folgende Winkel zur Verfügung:
| Winkel |
Entfernung |
Linienlänge ca. |
| 5° |
1 m |
8 - 9 cm |
| 10° |
1 m |
17 cm |
| 20° |
1 m |
0,34 m |
| 35° |
1 m |
0.62 m |
| 45° |
1 m |
0.85 m |
| 60° |
1 m |
1.16 m |
| 90° |
1m |
2m |
| 110° |
1 m |
3 m |
| 120° |
1 m |
3,4 m |
INFO: Die Linienlänge steigt linear mit der Entfernung. Bei 2 m ist somit auch die Linienlänge doppelt so lang.
Linienbreite
Bei unseren 12 mm Modulen lässt sich die Linienbreite, auch "Fokus" genannt, einfach und schnell auf die gewünschte Grösse oder Entfernung einstellen. Die Optiken sind im vorderen Messingring montiert und lassen sich mittels eines Feingewindes sehr einfach und gefahrlos verstellen. Für jede gewünschte Entfernung kann so die Linienbreite auf das technisch machbare Optimum eingestellt werden. Ist die gewünschte Linienbreite einmal gefunden, wird die Optik mittels Schraubenlack im Gewindegang gesichert. Auf Wunsch stellen wir Ihnen gern die Fokussierung auf einen vorgegebenen Wert ein.
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
- Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine grössere Fläche verteilt wird
- Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
- Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
- Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist.
- Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern zur Verfügung.
Ausrüstung / Optionen
Serienmässig sind die Module mit einer hoch-qualitativen, aspherischen Acrylglas-Linse ausgestattet, die eine sehr gute Strahlqualität und Fokussierung des Laserstrahls erlaubt. Optional kann das Modul mit einem 3-linsigen Glaskollimator bestückt werden. Dies wirkt sich vor allem auf die Temperaturstabilität der Fokussierung aus. Die serienmässigen Acryllinsen können bei grösseren Temperaturunterschieden die Fokussierung ändern, was sich in einer Änderung der Strahlbreite auswirken kann. Solange die Betriebstemperatur am Einbaupunkt des Moduls im Bereich + / - 5°C schwankt, ist die Acrylglaslinse zu bevorzugen, weil sie eine leicht bessere Fokussierung auf kurze Distanzen bietet als die Glasoptik. Diese wiederum bietet bessere Strahleigenschaften im Fernbereich (>2 m). Treten jedoch grössere Temperaturschwankungen auf, sollte die Glaslinse gewählt werden, damit sich der Fokus nicht verschiebt.
Für einen grossen Ablenkwinkel (110°) bieten wir eine Glaslinienoptik, die eine gauss-ähnliche Verteilung des Lichts erzeugt. Die Laserlinie ist im Mittelpunkt hell und wird dann zu den Linienenden hin immer dunkler, während die regulären Optiken eine ziemlich gleichförmige Verteilung über den gesamten Strahl erzeugen. Natürlich lässt sich diese Linienlinse auch mit dem Glaskollimator kombinieren.
Hinweise
Optional
- Glas Linienoptik, feinere Linie, Mitte hell, zu den Enden auslaufend
- Glas Kollimator, höhere Stabilität bei Temperaturschwankungen
- Verlängerungsleitungen für die Stromversorgung in nahezu beliebiger Länge
