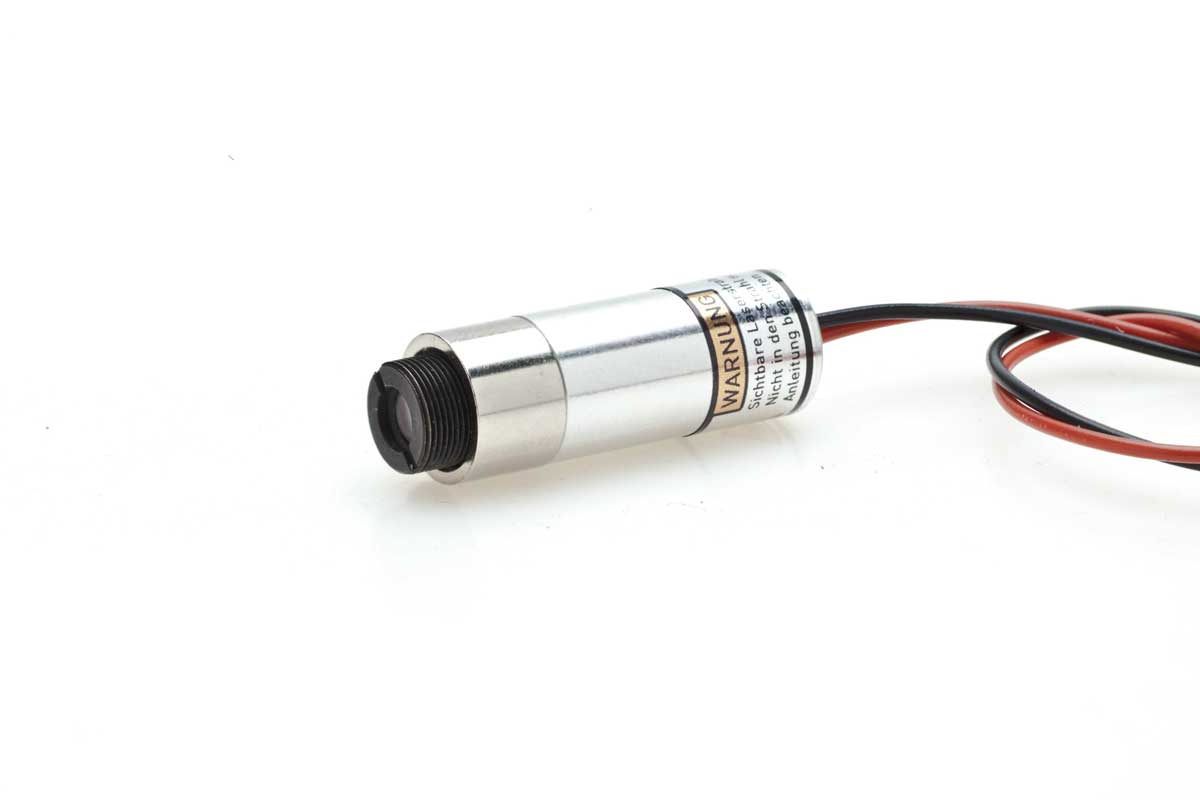

Kompaktes und leistungsstarkes Laserdioden-Modul (Punktlaser Modul) mit justierbarem Kollimator.
Somit kann der Fokus auf kundenspezifische Entfernung optimal eingestellt werden. Einfaches Setup durch Drehen der Kollimatorlinse. Die Diodenmodule sind sehr robust und langlebig. Durch die kleinen Abmessungen sind diese sehr gut in nahezu jegliche Applikation integrierbar. Verschiedene Halterungen sind ab Lager verfügbar.
Technische Daten:
| Laserleistung |
20 mW |
| Wellenlänge/Farbe |
405 nm BLAU |
| Fokusbereich |
ca. 5 cm bis unendlich |
| Divergenz |
typ. <0.7 mrad |
| Stromversorgung |
3 -4 VDC / < 200 mA |
| Potential |
PLUS am Gehäuse |
| Länge Anschlussleitungen |
Litzen ca. 150 mm, Hohlstecker ca. 200 mm, 12 - 24 VDC ca 1000 mm |
| Abmessungen |
12 x 37/42 mm |
| Temperaturbereich |
- 10°C - + 40°C |
| Lebensdauer |
typ. > 25.000 h |
Elektrischer Anschluss
Standard: In der Standardversion wird die Versorgung über zwei ca. 20cm lange Litzen Rot/Schwarz angeschlossen. Bitte beachten Sie, dass das Gehäuse dieses Lasermoduls auf Pluspotential liegt.
Hohlstecker: Die 230V Version besitzt eine Zuleitung mit rundem Hohlsteckverbinder 5.5/2.1, passend zum Steckernetzteil.
12 - 26 V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie diese Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil, eine SPS oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert. Bitte beachten Sie, dass das Gehäuse des Lasermoduls auf Pluspotential liegt.
Lieferung OHNE Halterung! Bitte separat mitbestellen.
Optional:
- 3-Element Glaslinse für verbesserte Strahldaten und thermische Langzeitstabilität
- DC Hohlstecker für Steckernetzteil
- 12 - 24 V Adapteranschluss, eingeschrumpft in der Zuleitung
